【国电菏泽电厂】脱硫可曲挠橡胶膨胀节技术要求

上海淞江集团为菏泽电厂供货清单：

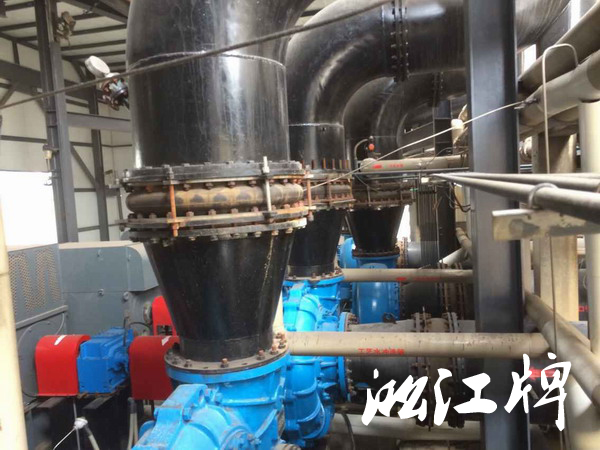

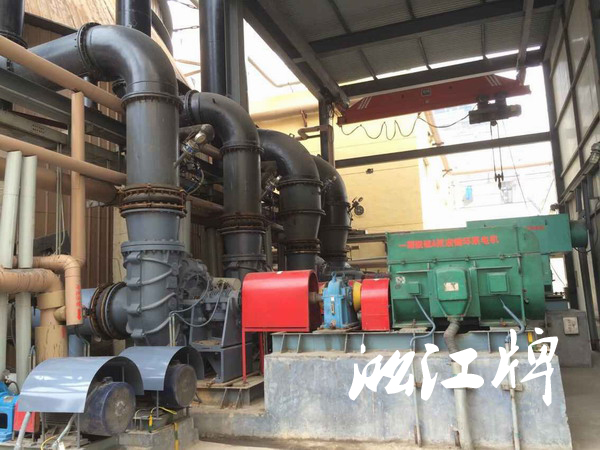

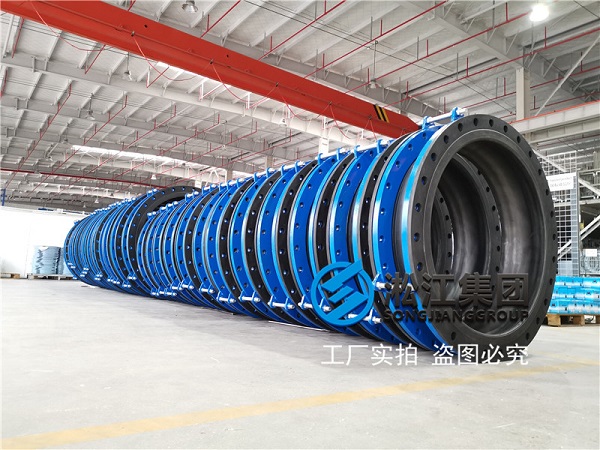

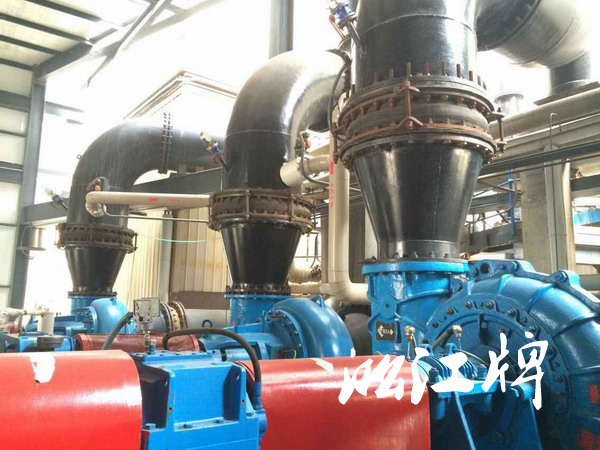

名称：脱硫橡胶接头，橡胶采用EPDM橡胶，法兰为碳钢法兰，主要用于脱硫浆液泵出入口。
口径：DN700mm、DN900mm、DN1000mm、DN1100mm、DN1200mm

三期脱硫可曲挠橡胶膨胀节技术要求

设计及技术要求

2.1 技术要求

2.1.1 可曲挠膨胀节补偿器在所有运行和事故条件下都应能吸收全部连接设备和管道的轴向和径向位移。补偿器应能吸收振动，防止振动沿管线传递。

2.1.2 所有补偿器应设计成能无损害和无泄漏的，能承受系统最大设计正压/负压再加上100kPa余量的压力，并能承受所输送介质的腐蚀及磨损条件。 内部流通介质为密度小于1220KG/立方，粒度小于325目（过筛），PH值位于4.5-6.0之间的混合浆液，主要含有石灰石，石膏成分的脱硫浆液。

2.1.3 可曲挠膨胀节补偿器的本体橡胶选用耐磨、防腐和耐酸碱的天然橡胶或三元乙丙橡胶，外层添加具有防紫外线的能力的材料。耐磨耗级数达230以上。橡胶本体内侧和外层都使用帆线，整个膨胀节橡胶内层有不少于12层的帆线编织物，耐压1.6 MPa以上。正常运行温度80摄氏度，最高使用温度120℃。并具有一定防紫外线的能力。出口位置卖方应选用补偿器的结构、材料成分及性能，补偿器所能吸收的最大膨胀量等提供相关资料进行说明。

2.1.4 补偿器限位拉杆应有足够的强度，以防止变形时被损坏。拉杆限位块和法兰焊接为一体。在安装时进行压缩填入，安装后进行限位调节及防止过度拉伸的作用。

2.1.5 连接碳钢法兰耐压PN1.6，螺栓孔间距尺寸按照0.6MPa制作，确保安装尺寸，厂家在签订技术协议期间可到现场进行测绘。两侧安装法兰错开孔的距离必须以现场尺寸为准。孔径安装物资内容部分符合现场安装标准要求，橡胶膨胀节翻边法兰外侧稍凸起3-4mm，橡胶翻边法兰螺栓孔和法兰相一致。安装时碳钢法兰压扣在橡胶法兰内侧。防止橡胶翻边法兰滑脱，橡胶法兰加强韧性和强度，并和本体橡胶为一体。

2.1.6 橡胶接头在设计时考虑管道发生故障时能承受的最大温度热应力和机械应力，包括最差运行条件及事故情况下的安全裕量。

2.2 规程、规范和标准

2.2.1 补偿器的设计、材料和制造，应符合现行使用的有关国家标准和行业标准或引进国的标准。如果本技术要求与上述规程、规范和标准有明显抵触的条件，卖方应及时通知买方进行书面解决。 2.2.2 从订货之日至卖方开始制造之日的这段时期内，买方有权提出因规程、规范和标准发生变化而产生的补充要求，卖方应遵守这些要求。 三 、质量保证

3.1 卖方应有健全的质量保证体系，并应随报价书提交一份全面质量保证计划，。卖方应具有负责质量保证活动的专职人员。

3.2 质量保证计划必须明确下列各点： a. 设备出售者货源的检验和控制； b. 所采购的设备或材料的技术文件的控制； c. 材料的控制； d. 特殊工艺控制； e. 现场施工监督。

3.3 设备的设计应满足国家的有关标准、规范的要求，并应充分考虑当地环境条件和使用条件的影响。

3.4设备用材应采用能满足其使用条件的优质材料，零部件或元器件的选择应以技术先进、成熟可靠、安全耐用为基本原则。

3.5 卖方应提出施工现场安装注意事项及安装质量保证方法。

3.6设备质量质保期1年，补偿器的使用寿命应不少于3年，质保期为设备通过该脱硫工程168调试合格并签发初步验收证书之日起1年(签最终验收证书)。

3.7 在设备保质期内，因设备质量问题而造成的设备损坏或不能正常使用时，卖方应无偿修理或更换。

3.8保质期内，如买方有必要请卖方人员到现场服务时，卖方人员应积极到现场服务。
